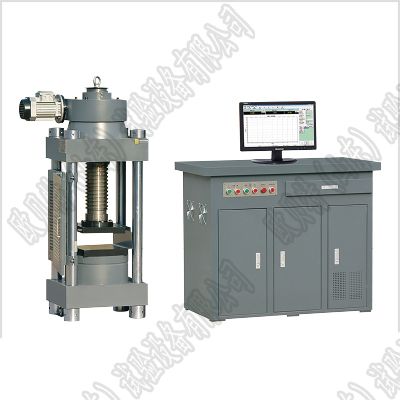

300噸水泥恒應力壓力試驗機

300噸水泥恒應力壓力試驗機主要用于水泥、砂漿等的抗壓試驗，采用數字閥自動液壓加荷，微機控制，顯示加荷力值，加荷速度，加荷曲線。試驗數據自動處理、存儲、打印標準報告。

300噸水泥恒應力壓力試驗機主要由主機、液壓系統和測力單元等組成。

1、 主機

主要由上梁、立柱、調節絲杠及手輪、承壓板、油缸和活塞等組成。絲杠末端與上壓板間裝有活動球座，操作時當上壓板底面與試件頂面接觸后，能自動適應試件高度方向的細微傾斜度，使兩平面互相接觸全面，從而使度件受力均勻。根據試件大小，可轉動手輪和絲杠，以適當調節試驗空間。

下壓板頂面上刻有定位線框，便于將試件放置在中心位置。

2、 液壓系統

由液壓泵、送油閥、回油閥、油箱、濾油器及油管等組成。

液壓泵為軸向五柱塞超高壓泵，由電動機直聯驅動，送油閥上設有安全閥，過載是可溢流，起安全作用。操縱送油閥手輪，可調節油缸進油量，以達所需加荷速率。打開回油閥，可使油缸內和油泵來的油全部流回油箱。

3、 測力單元

主要包括測控系統、打印機和壓力傳感器等。(詳見所附《RFP-03智能測力儀使用說明書》

4、 電氣系統由電動機、啟動按鈕、停止按鈕、交流接觸器、熔斷器等組成。

300噸水泥恒應力壓力試驗機技術參數：

型號規格;HYE-300

試驗力(kN):300

示值準確度(%):±1

壓縮空間:180

活塞行程:80

電源功率(kW):三相0.75

主機外型尺寸:500×500×1500
