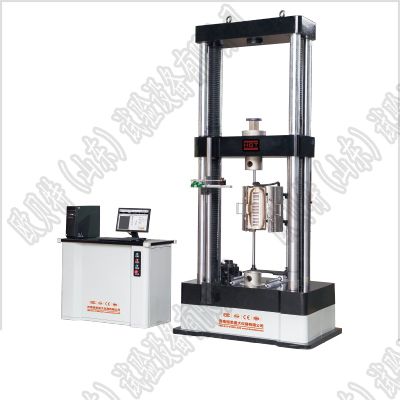

石墨高溫拉伸試驗機

石墨高溫拉伸試驗機產品詳情 石墨高溫拉伸試驗機主要是針對合成樹脂浸漬石墨管，合成樹脂浸漬石墨塊，合成樹脂壓型石墨管進行高溫拉伸（300°）以常溫抗拉強度抗彎強度和抗石墨高溫拉伸試驗機主要是針對合成樹脂浸漬石墨管，合成樹脂浸漬石墨塊，合成樹脂壓型石墨管進行高溫拉伸（300°）以及常溫抗拉強度抗彎強度和抗壓強度檢測的設備。

石墨高溫拉伸試驗機配置：

1、高強度主機一臺：

2、高精度圓弧同步減速系統一套；

3、高精密滾珠絲杠副（瑞士ABBA）兩套；

4、高精度光電編碼器（日本歐姆龍）一只；

5、交流伺服調速系統一套；

6、交流伺服調速電機（日本松下）一套；

7、高精度輪輻式負荷傳感器（美國世銓?zhuān)┮恢В?

8、聯想品牌計算機一臺；

9、HPA4彩色噴墨打印機一臺；

10、試驗機專用測控系統一套；

11、Windows操作環境下的試驗機專用控制軟件一套；

12、圓試樣高溫拉伸鉗口和扁試樣高溫拉伸鉗口和常溫拉伸夾具（扁試樣拉伸鉗口0-7mm，圓試樣常溫拉伸鉗口4-9mm和9-14mm）各一套。

石墨高溫拉伸試驗機參數：

產品型號 DW-G100

試驗力 100kN

試驗力測量范圍 0.4%—100%

主機結構型式

臺式主機或者落地式主機

控制方式 等速應力、等速應變、等速位移閉環控制方式

負荷測量精度 載荷容量的0.1%-100%，

誤差小于示值的±1％；

載荷容量的1%-100%，誤差小于示值的±0.3％

準確度等級1 級

試驗力測量范圍0.2%～100%F·S

石墨高溫拉伸試驗機構成：

1. 主機：該部分由工作臺、中橫梁、上橫梁、導向立柱、外罩等組成。主機寬大，造型美觀，安全可靠，而且保證主機具有足夠的剛性、很高的同軸度和大空間等技術指標。

2. 安全性：具有橫梁位移極限保護、超負荷保護、破斷停機保護功能、過溫保護，使其使用安全可靠。

3. 傳動系統：調速系統控制伺服電機轉動，經減速系統減速后，通過高精度滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲等多種力學性能試驗。
