拉力試驗機稱材料試驗機,拉力試驗機的拉伸實驗:拉伸試驗(應力-應變試驗)一般是將材料試樣兩端分別夾在兩個間隔一定距離的夾具上,兩夾具以一走的速度分離并拉伸試樣,測定試樣上的應力變化,直到試樣破壞為止。關于拉力試驗機你們的了解有多少呢?下面隨小編一起來了解一下拉力試驗機的原理及結構。
一、拉力試驗機的原理
拉力試驗機傳動部分采用全套進口全數字交流伺服系統、高剛度框架結構,并采用分段線性校正的方法保證力值檢測部分的高精度,高穩定性,可選配雙軸大變形引伸計及雙向隨動夾頭,可測量試樣標線間距內試樣的變形量。
在拉力試驗機的檢查項目中,負荷軸承的偏心等機械方面的問題,以后再談,這里僅著眼于負荷精度的檢查。拉力試驗機拋開以往的檢查方法,首先從影響測量結果的主要因素中例舉一些懸而未解的問題進行試驗。拉力試驗機的負荷檢查,是把負荷加在彈性檢測器上,根據此時檢測器的示值與刻度盤上的指示的比較情況來求得示值誤差。
二、拉力試驗機的結構

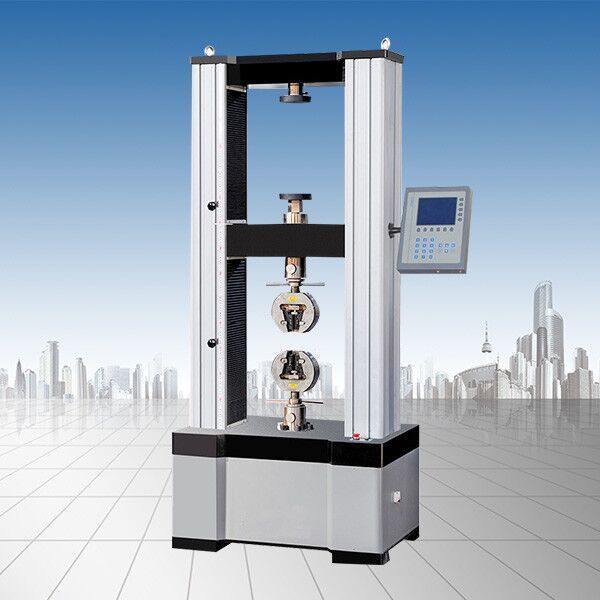

拉力試驗機主要由機械和電器兩大部分組成。拉力試驗機采用機械加載,由電機驅動減速機,動力傳動絲杠帶動中間橫梁上下移動,中橫梁上面及上橫梁下面裝有兩個夾具,實現對試件的拉伸,壓縮試驗。拉力試驗機采用電腦控制、高精度荷重元、高精度AD轉換及進口光電編碼器,具有顯示直觀、操作方便、數據準確等特點。提供現場標定和峰值保持功能。
這種場合對負荷檢測器加荷的方法,要很緩慢地施加負荷,此時指針幾乎以接近靜止?fàn)顟B(tài)的速度來進行的。另外,看一下拉伸試驗的實際使用情況,有很多場合,是用遠遠超過日木工業標準規定的速度來進行的。此種負荷速度的影響,是由于拉力試驗機的類型而有很大的差異,而這種影響在高分子材料試驗場合就更大。
拉力試驗機采用油壓活塞油缸的計測方式上,由于活塞橢圓度較大,以及隨時間而出現變形的關系,則表現出因?yàn)榛钊褂脮r(shí)的位置而引起示值誤差的變動。在拉力試驗機范圍上,可以獨自地進行示位誤差的調整,所以,應該預先耐心地進行調整,以免在負荷范圍上產生很大的誤差。拉力試驗機計測系統的摩擦的影響,因其負荷范圍而不同,同時,示值誤差曲線形狀、滯后以及負荷速度效應等,也因其負荷范圍之不同而異。
機械設備從本質上都是一樣的,不同部件的協同操作,只有掌握正確的方法,才能使得整個實驗過程更加流暢,實驗數據也更加準確,以上就是材料拉力試驗機的原理及結構的相關介紹,相信大家看完之后一定有了大概的了解,希望可以給您帶來幫助。
